Une carte IMAQ monochrome à 4 entrées et 10 bits

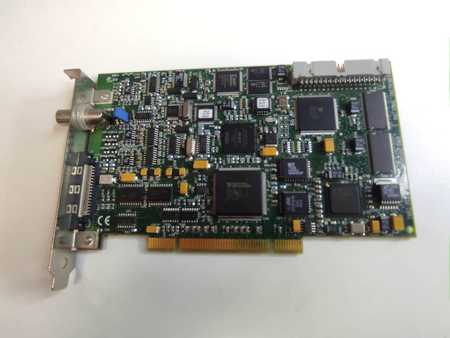

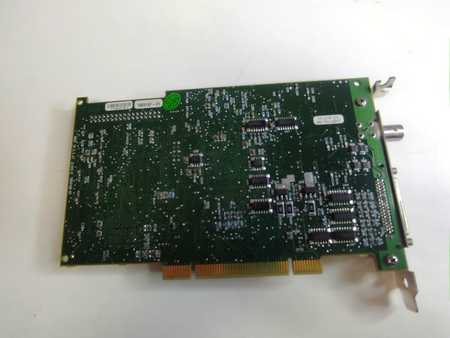

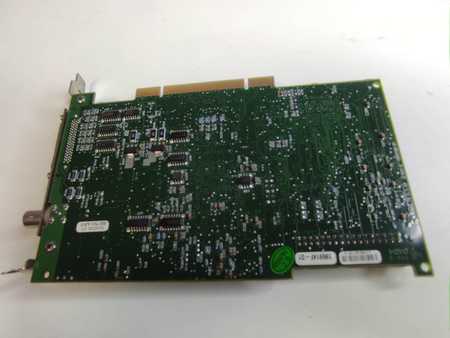

La PCI-1409 est une carte d’acquisition d’images (frame grabber) de la gamme IMAQ de National Instruments, au format PCI. Elle numérise le signal de caméras analogiques monochromes sur 10 bits et peut basculer entre 4 sources vidéo. Sa mémoire embarquée de 16 Mo stocke temporairement les images avant leur transfert sur le bus PCI.

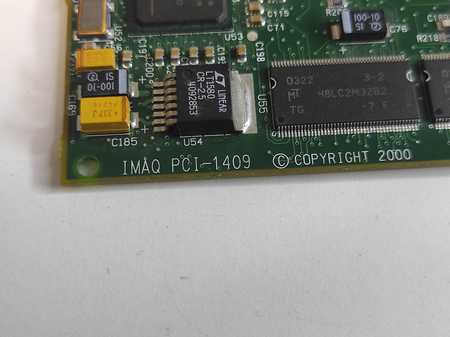

On la trouve dans des systèmes de vision et de contrôle par caméra conçus autour des logiciels NI. Écritures courantes : PCI 1409, IMAQ PCI-1409 ; numéro de pièce 778200-01.
Caractéristiques principales
- Entrées vidéo : 4, monochromes
- Numérisation : convertisseur 10 bits
- Standards : RS-170/NTSC, CCIR/PAL, VGA, caméras à balayage progressif et sources non standard
- Horloge pixel (balayage variable) : de 2 à 40 MHz
- Mémoire embarquée : 16 Mo
- Déclenchement : 4 lignes d’E/S numériques ou de déclenchement externe (TTL)

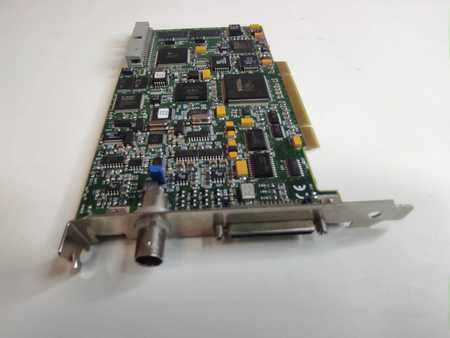

- Connecteur : VHDCI 68 broches
Données reprises de la fiche Apex Waves de la PCI-1409. Comparez-les à la configuration de votre caméra avant de commander.
Compatibilité
- Pour une numérisation sur 8 bits, la PCI-1408 offre aussi 4 entrées monochromes ; pour la couleur, voir la PCI-1411.
- Format PCI : la carte se monte dans un emplacement PCI, pas PCI Express.
Questions fréquentes
Quelle différence entre la PCI-1409 et la PCI-1408 ?
Les deux acceptent 4 caméras monochromes. La PCI-1409 numérise sur 10 bits et dispose de 16 Mo de mémoire ; la PCI-1408 numérise sur 8 bits.
Pour aller plus loin : cartes National Instruments PCI et PXI d’occasion : ce qu’il faut vérifier. Voir aussi la catégorie National Instruments.
