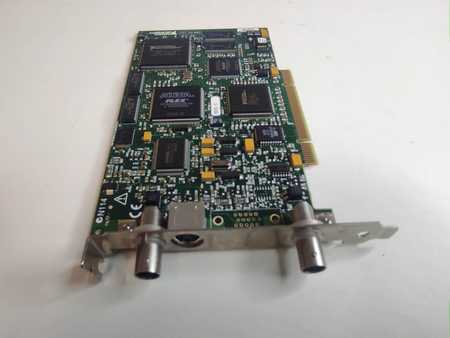

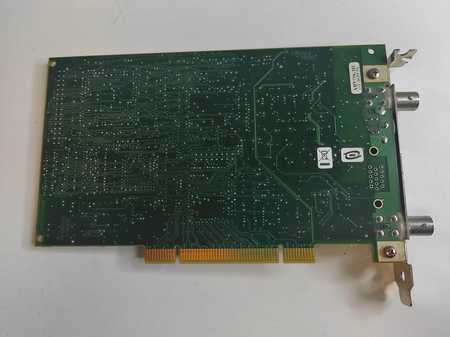

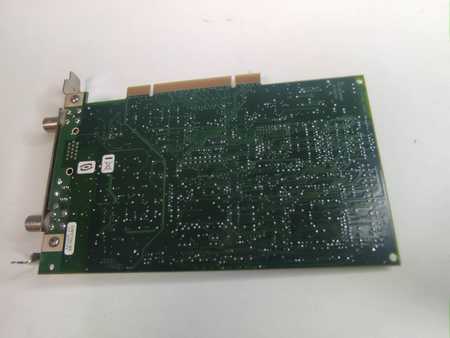

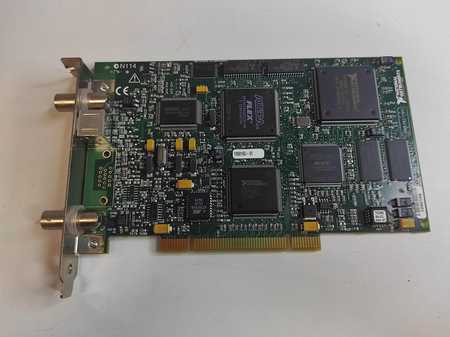

La carte IMAQ couleur de National Instruments
La PCI-1411 est une carte d’acquisition d’images au format PCI qui accepte les caméras analogiques couleur comme monochromes. Le signal vidéo est décodé en RVB, et la carte calcule elle-même une conversion en teinte, saturation, luminance (TSL, ou HSL) : l’ordinateur reçoit une image prête à analyser par la couleur.
Elle sert à trier, contrôler ou identifier des pièces selon leur couleur, notamment sous un éclairage variable. Écritures courantes : PCI 1411, IMAQ PCI-1411 ; numéro de pièce 777857-01.
Caractéristiques principales
- Voies : 1 voie d’acquisition
- Signaux : couleur et monochrome
- Standards : NTSC, PAL, RS-170, CCIR

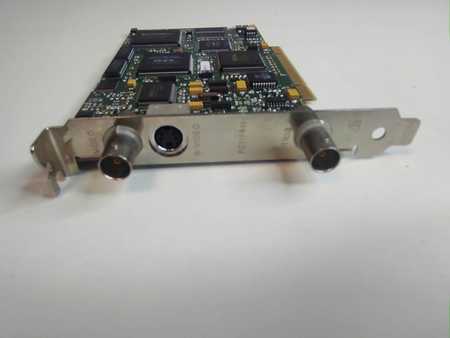

- Entrée S-Video (Y/C) sur la voie vidéo 1
- Traitement embarqué : décodage RVB, conversion TSL (HSL)
Informations issues de la fiche Apex Waves de la PCI-1411.
Compatibilité
Pour des caméras monochromes uniquement, les cartes PCI-1408 et PCI-1409 offrent 4 entrées.
Pour aller plus loin : cartes National Instruments PCI et PXI d’occasion : ce qu’il faut vérifier. Voir aussi la catégorie National Instruments.
