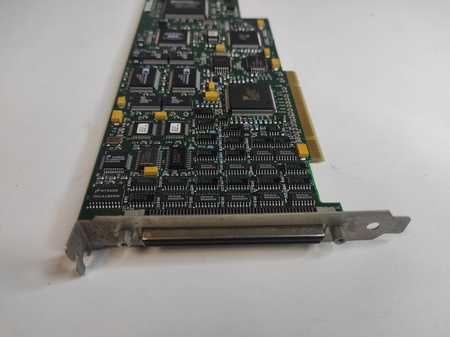

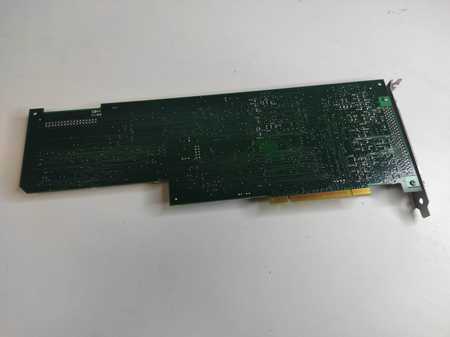

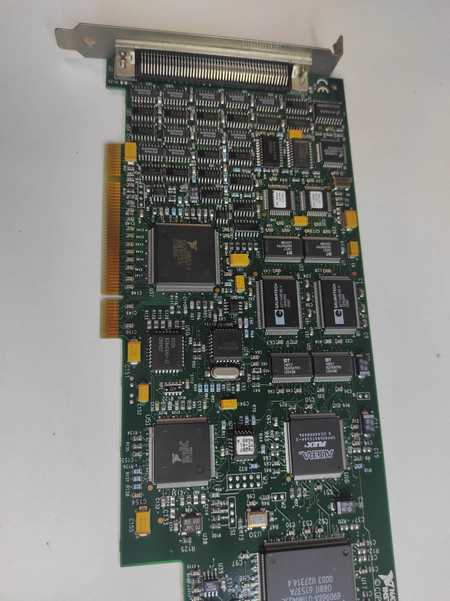

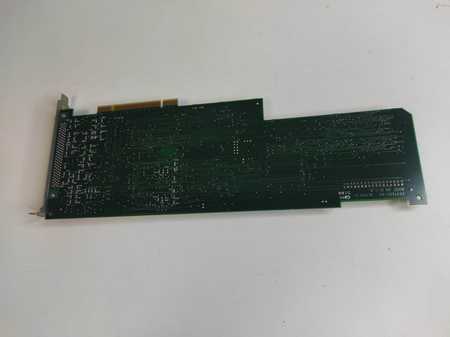

Une carte IMAQ pour caméras numériques, version LVDS
La PCI-1424 de National Instruments acquiert les images de caméras numériques parallèles. Elle existe en deux versions électriques : celle-ci, référence 777662-02, reçoit les signaux LVDS ou TTL ; la version 777662-01 reçoit les signaux RS-422 ou TTL.
Elle accepte jusqu’à 4 voies de 8 bits ou une voie de 24 ou 32 bits, en niveaux de gris ou en couleur. Pour remplacer une carte en place, vérifiez le standard électrique de la caméra : une caméra LVDS demande la version LVDS.
Caractéristiques principales
- Interface caméra : LVDS ou TTL (version 777662-02)
- Largeur de données : jusqu’à 32 bits (4 × 8 bits, ou 1 × 24 ou 32 bits)
- Horloge : jusqu’à 50 MHz
- Connecteur caméra : 100 broches type SCSI
- Déclenchement : 4 lignes TTL bidirectionnelles
- Contrôle caméra : port série RS-232

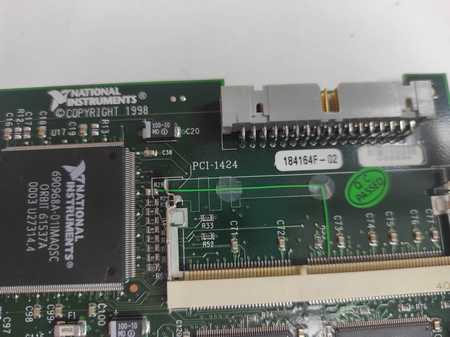

- Mémoire : extensible par module optionnel de 16, 32 ou 64 Mo
Sources : fiches Apex Waves PCI-1424 et 777662-02, guide NI du module mémoire IMAQ.
Versions et accessoires
- Version RS-422 en stock : PCI-1424 RS422.
- Module mémoire d’extension : mémoire IMAQ pour PCI-1424.
Pour aller plus loin : cartes National Instruments PCI et PXI d’occasion : ce qu’il faut vérifier. Voir aussi la catégorie National Instruments.
