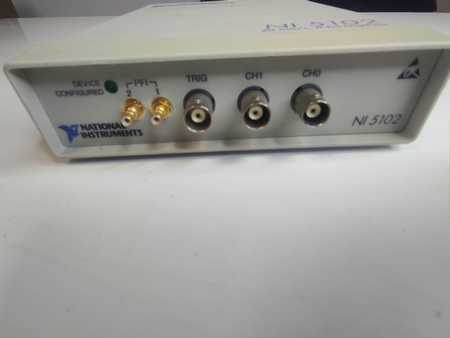

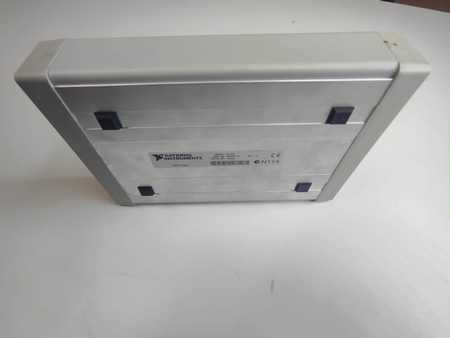

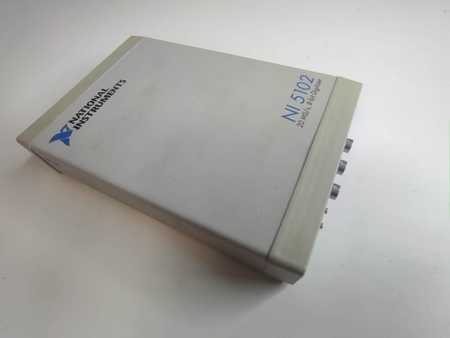

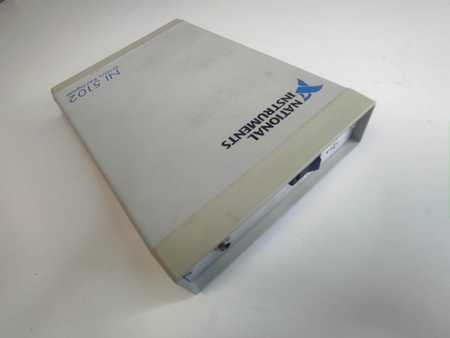

Un oscilloscope 2 voies sous forme de carte

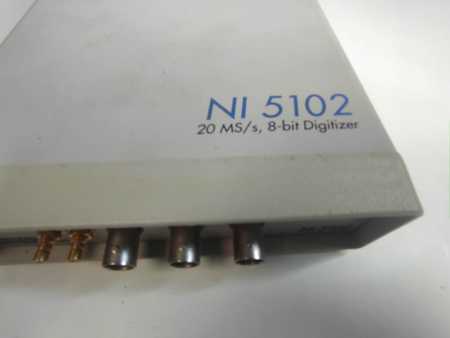

Le NI 5102 est un numériseur de National Instruments : il remplit le rôle d’un oscilloscope 2 voies piloté par ordinateur. Deux convertisseurs flash 8 bits échantillonnent chaque voie à 20 Méch./s ; pour les signaux répétitifs, l’échantillonnage aléatoire entrelacé (RIS) porte la cadence effective jusqu’à 1 Géch./s.

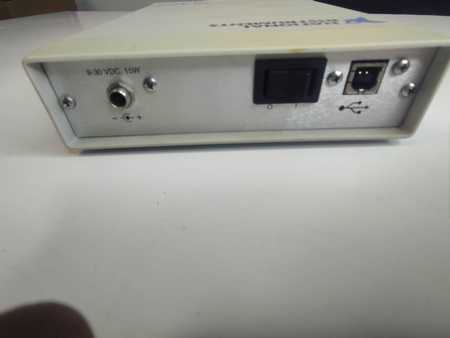

La gamme NI 5102 a été déclinée en PCI, PXI, PCMCIA, AT et USB. Le format de l’exemplaire en stock est précisé sur demande.
Caractéristiques principales
- Voies : 2 entrées analogiques
- Résolution : 8 bits
- Échantillonnage : 20 Méch./s en temps réel, jusqu’à 1 Géch./s effectif (RIS)
- Bande passante : 15 MHz par voie
- Calibres : ±50 mV à ±5 V (±50 V avec sonde atténuatrice)
- Mémoire : environ 663 000 échantillons (version PCI)
Valeurs du manuel PCI-5102 (n° 777304-01) diffusé par Apex Waves.
Questions fréquentes
Quelle bande passante pour le NI 5102 ?
15 MHz par voie, avec une cadence de 20 Méch./s en temps réel.
Pour aller plus loin : cartes National Instruments PCI et PXI d’occasion : ce qu’il faut vérifier. Voir aussi la catégorie National Instruments.
