Quatre caméras monochromes sur une carte PCI

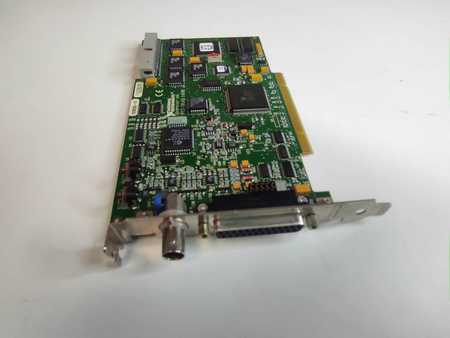

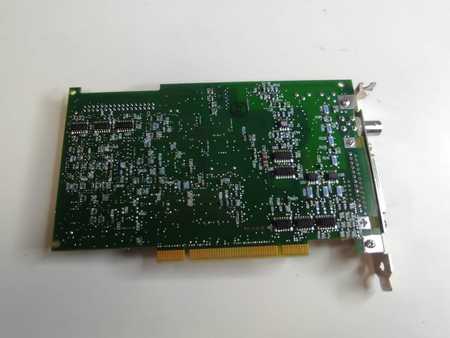

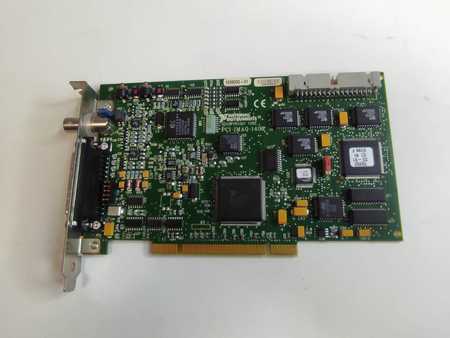

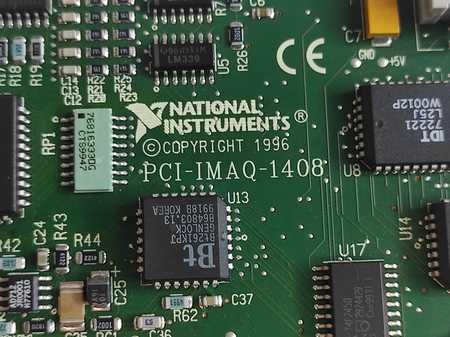

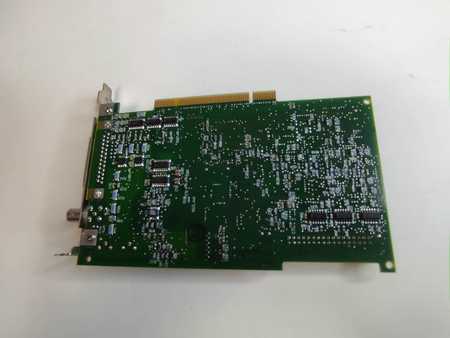

La PCI-1408 (aussi appelée PCI-IMAQ-1408) est une carte d’acquisition d’images de National Instruments. Elle reçoit jusqu’à 4 caméras analogiques monochromes et numérise leur signal sur 8 bits, avec une table de correspondance (LUT) 8 bits.
Son bus RTSI transporte des signaux de déclenchement et de synchronisation vers les cartes d’acquisition de données NI : l’image peut être prise au moment exact d’une mesure. Écritures courantes : PCI 1408, IMAQ PCI-1408.
Caractéristiques principales
- Entrées vidéo : 4, monochromes
- Numérisation : 8 bits, LUT 8 bits
- Horloge pixel : 5 à 20 MHz
- Standards : RS-170/NTSC et CCIR/PAL

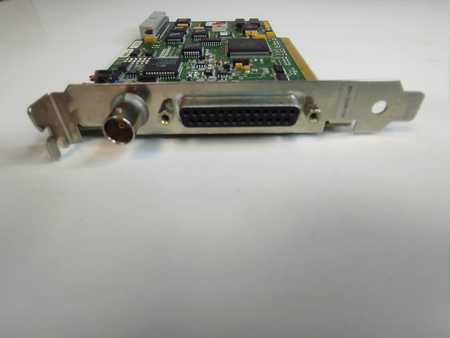

- Connecteur d’E/S : D-Sub 25 broches
- Synchronisation : bus RTSI
Valeurs reprises de la fiche Apex Waves de la PCI-1408.
Questions fréquentes
Faut-il une PCI-1408 ou une PCI-1409 ?
Pour remplacer une carte en place, gardez la même référence. La PCI-1409 numérise sur 10 bits et utilise un autre connecteur (VHDCI 68 broches) : le câblage n’est pas le même.
Pour aller plus loin : cartes National Instruments PCI et PXI d’occasion : ce qu’il faut vérifier. Voir aussi la catégorie National Instruments.
