Le boîtier BNC des cartes IMAQ

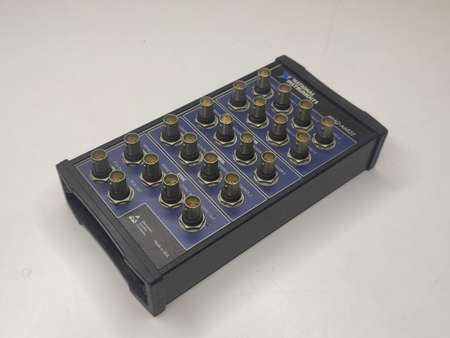

L’IMAQ A6822, que NI appelle IMAQ 6822 BNC Breakout Box, est un boîtier de connexion pour les cartes d’acquisition d’images IMAQ. Il transforme le connecteur multibroche de la carte en prises BNC, sur lesquelles se branchent caméras analogiques et périphériques, pour un système à une ou plusieurs caméras.
Le câble de liaison porte un connecteur VHDCI 68 broches côté carte, comme celui de la PCI-1409, et un connecteur type SCSI côté boîtier.
Caractéristiques principales
- Fonction : boîtier de raccordement BNC pour cartes IMAQ

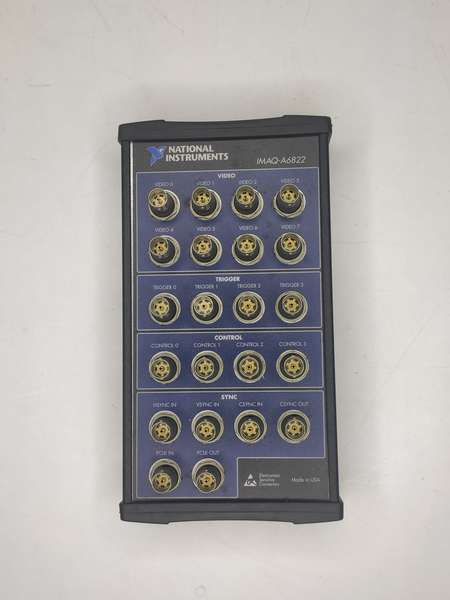

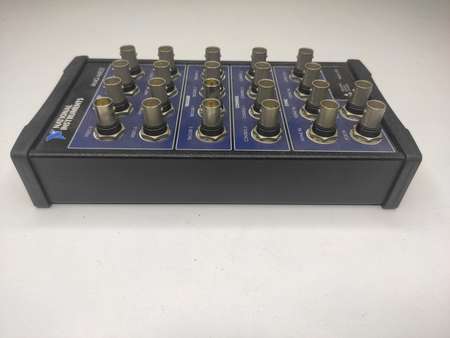

- Côté signaux : prises BNC (caméras, périphériques)

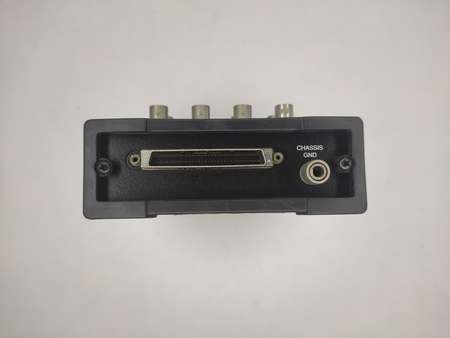

- Côté carte : câble VHDCI 68 broches
Source : guide d’installation NI de l’IMAQ 6822 BNC Breakout Box. Le câble est-il fourni avec l’exemplaire en stock ? Réponse sur demande.
Pour aller plus loin : cartes National Instruments PCI et PXI d’occasion : ce qu’il faut vérifier. Voir aussi la catégorie National Instruments.
