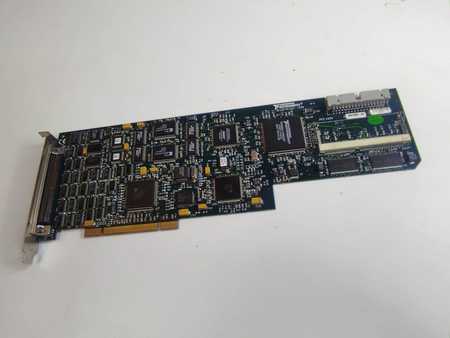

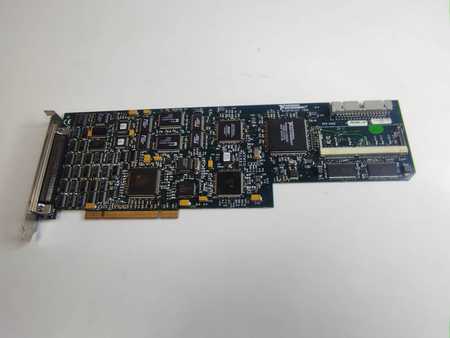

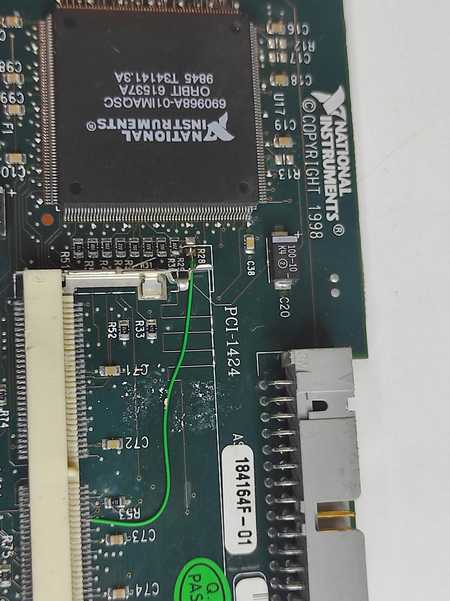

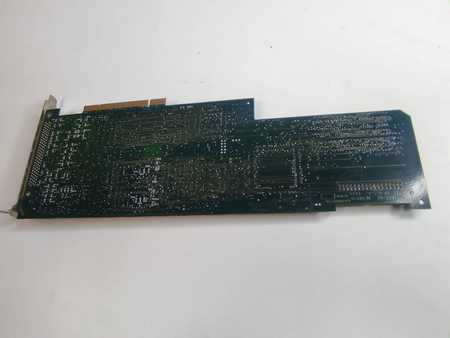

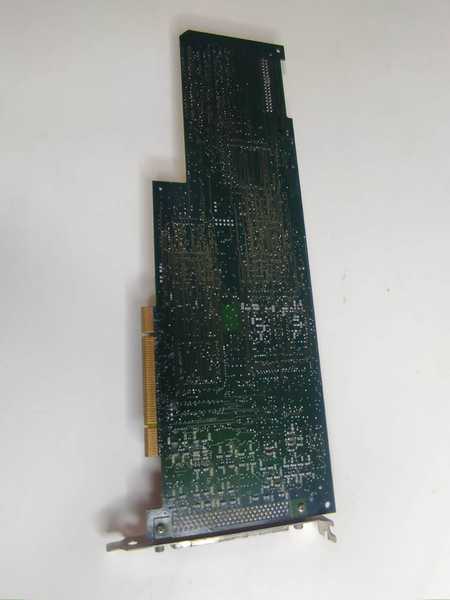

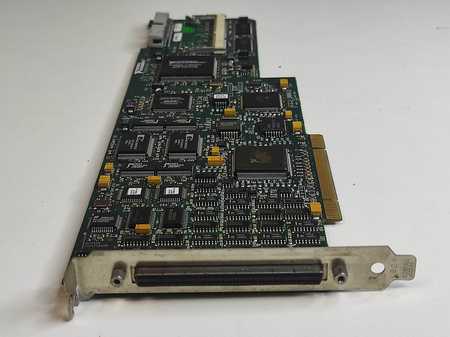

PCI-1424 : la version RS-422
Cette PCI-1424 de National Instruments est la version 777662-01, destinée aux caméras numériques dont les données arrivent en RS-422 (différentiel) ou en TTL. Elle ne remplace pas la version LVDS (777662-02) : le standard électrique doit correspondre à celui de la caméra.
La carte reçoit jusqu’à 32 bits de données en parallèle, sur 4 voies de 8 bits ou une voie de 24 ou 32 bits, et pilote la caméra par son port série RS-232. Une RS-422 en panne sur un banc de vision se remplace ainsi sans toucher ni à la caméra ni au câble.
Caractéristiques principales
- Interface caméra : RS-422 ou TTL (version 777662-01)
- Largeur de données : jusqu’à 32 bits
- Horloge : jusqu’à 50 MHz
- Connecteur caméra : 100 broches type SCSI
- Déclenchement : 4 lignes TTL
- Mémoire : extensible par module de 16, 32 ou 64 Mo
D’après les fiches Apex Waves PCI-1424 et 777662-01 et le guide NI du module mémoire IMAQ.
Versions et accessoires
- Version LVDS : PCI-1424 LVDS.
- Extension mémoire : mémoire IMAQ PCI-1424.
