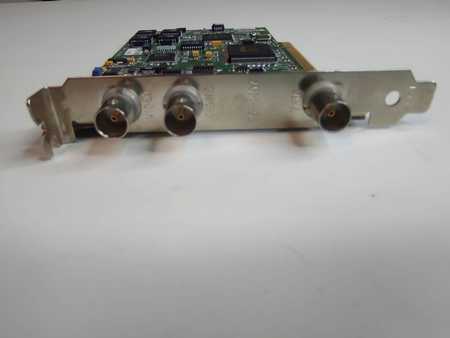

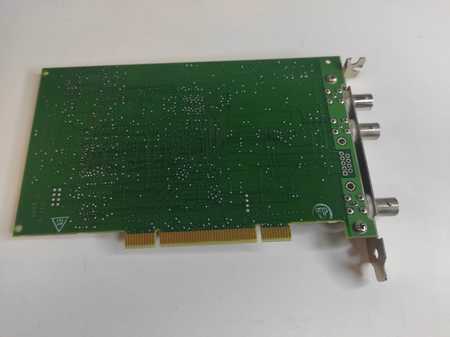

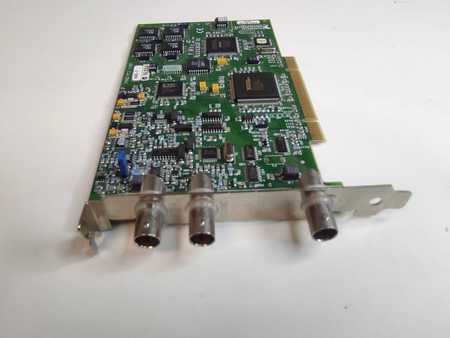

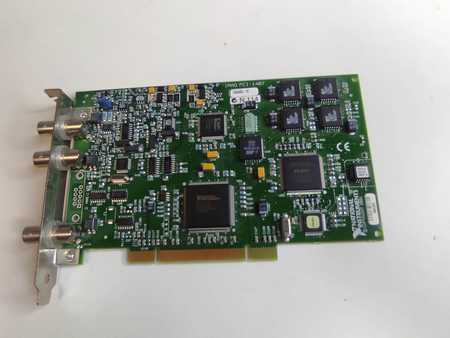

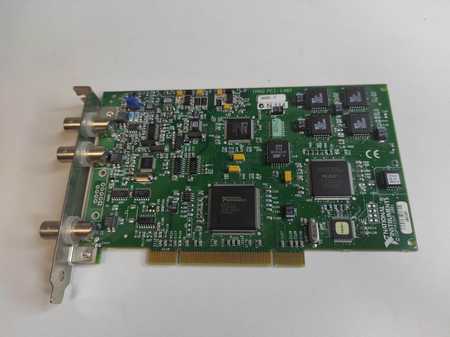

La carte IMAQ monochrome d’entrée de gamme
La PCI-1407 de National Instruments est une carte d’acquisition d’images au format PCI pour une seule caméra analogique monochrome. Elle numérise l’image sur 8 bits et accepte les standards vidéo RS-170 (américain) et CCIR (européen).
Elle convient aux postes de contrôle visuel équipés d’une caméra unique. Son entrée vidéo et sa ligne d’E/S externe peuvent servir de ligne numérique ou de déclenchement. Écritures courantes : PCI 1407, IMAQ PCI-1407 ; numéro de pièce 777852-01.
Caractéristiques principales
- Entrée vidéo : 1, monochrome
- Numérisation : 8 bits
- Standards : RS-170 et CCIR
- Bande passante : 15 MHz
- E/S externe : 1 ligne, utilisable en déclenchement
Caractéristiques issues de la fiche Apex Waves de la PCI-1407.
Compatibilité
- Pour 4 caméras monochromes, voir la PCI-1408 (8 bits) ou la PCI-1409 (10 bits).

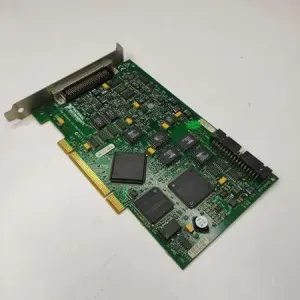

- Un déclenchement plus élaboré passe par une carte d’acquisition de données NI.
Pour aller plus loin : cartes National Instruments PCI et PXI d’occasion : ce qu’il faut vérifier. Voir aussi la catégorie National Instruments.
