Une interface CAN pour bancs de test PXI

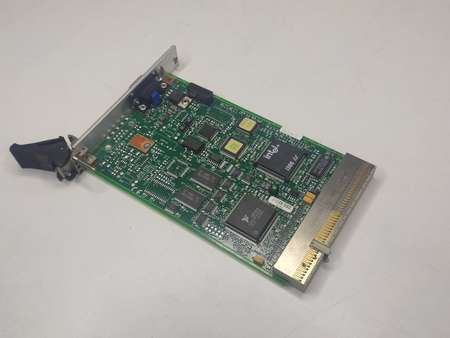

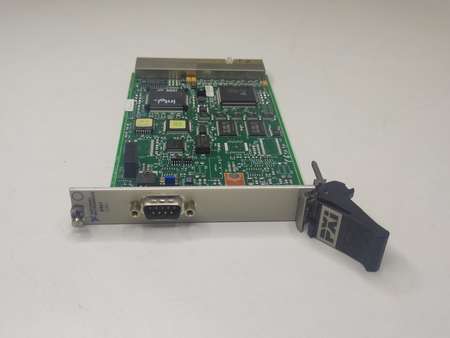

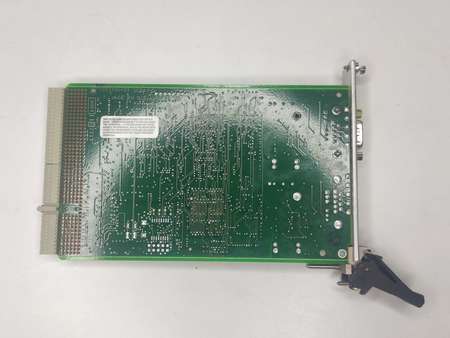

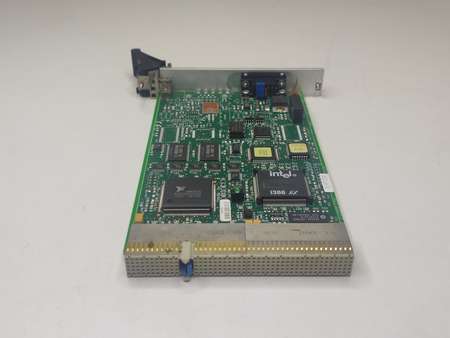

Le PXI-8461 est une interface de bus CAN (Controller Area Network) de National Instruments au format PXI. Il permet à un banc de test de dialoguer avec des calculateurs automobiles, des variateurs ou des capteurs CAN, à une vitesse allant jusqu’à 1 Mbit/s (CAN haute vitesse).
Il existe en version 1 port (PXI-8461/1, n° 777707-01) et 2 ports (PXI-8461/2). Le bus RTSI le synchronise avec les autres modules NI du châssis, pour horodater les trames CAN avec les mesures.
Caractéristiques principales
- Bus : CAN haute vitesse, jusqu’à 1 Mbit/s
- Ports : 1 ou 2 selon la version

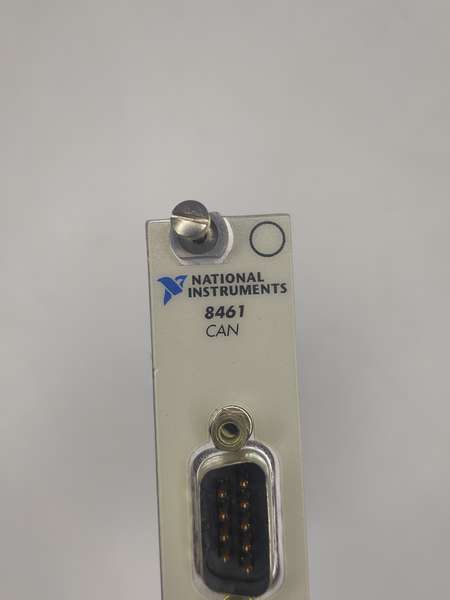

- Connecteur : DB-9 mâle par port
- Synchronisation : RTSI
- Format : PXI / CompactPCI
Sources : fiches Apex Waves PXI-8461/1 et PXI-8461/2, page modèle NI. Le nombre de ports de l’exemplaire en stock est précisé sur demande.
Questions fréquentes
Le PXI-8461 est-il un module d’E/S numériques ?
Non, c’est une interface de communication CAN.
