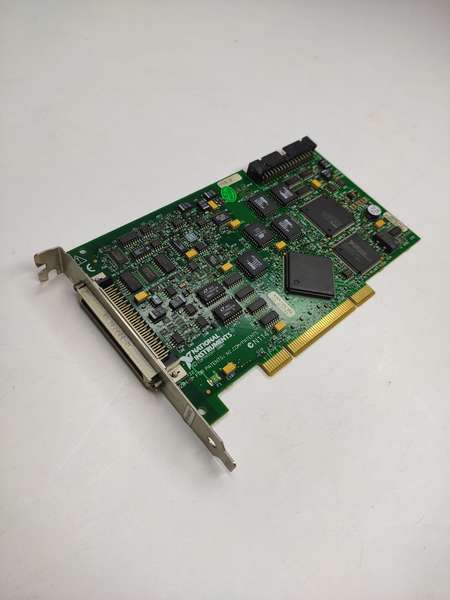

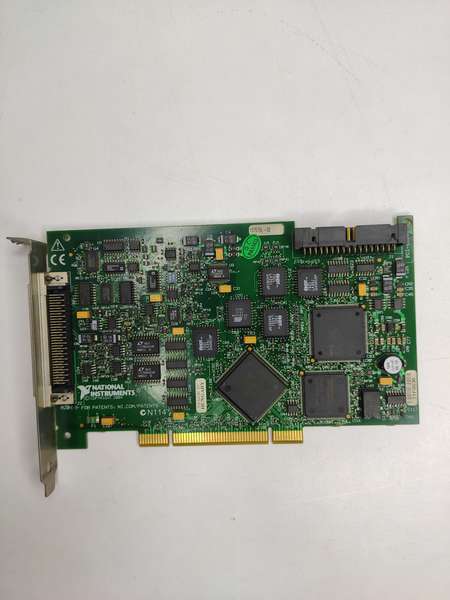

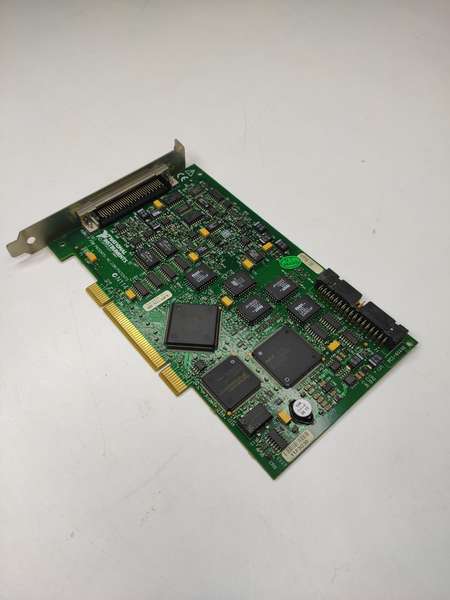

Une carte d’acquisition NI de la Série E, au format PCI
La PCI-6024E est une carte d’acquisition de données multifonction de National Instruments, de la famille Série E. Installée dans un emplacement PCI d’un ordinateur, elle réunit sur une seule carte des entrées analogiques, des sorties analogiques, des entrées/sorties numériques et des compteurs/temporisateurs. On la rencontre sur des bancs de test, des moyens de contrôle industriels et en laboratoire.
Quand une carte de ce type tombe en panne sur une installation qui fonctionne, la remplacer par la même référence évite de modifier le câblage, le programme de test et la documentation.
Caractéristiques principales
- Entrées analogiques : 16 asymétriques ou 8 différentielles, résolution 12 bits, jusqu’à 200 kéch./s
- Gammes d’entrée : de ±0,05 V à ±10 V
- Sorties analogiques : 2 voies, résolution 12 bits
- Entrées/sorties numériques : 8 lignes
- Compteurs/temporisateurs : 2, 24 bits
- Bus : PCI (emplacement PCI, non compatible PCI Express)

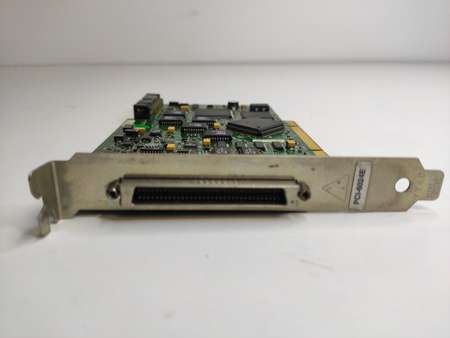

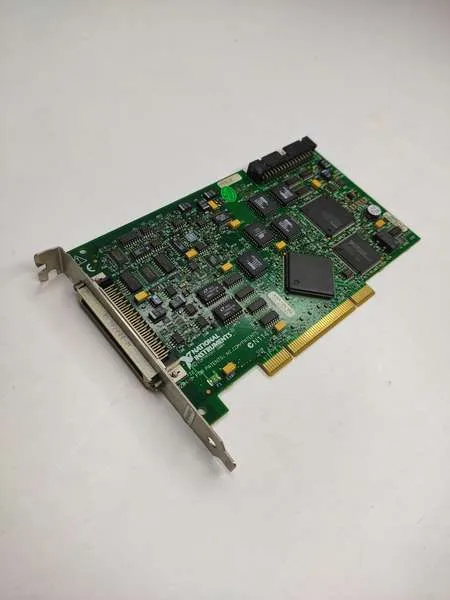

- Connecteur d’E/S : 68 broches sur l’équerre
Caractéristiques issues de la documentation National Instruments de la Série E. Vérifiez-les au regard de votre application ; nous pouvons confirmer avec vous la correspondance exacte de la référence avant la commande.
Compatibilité et mise en service
- Commandez le même format que la carte d’origine : la version PXI-6024E se monte dans un châssis PXI, pas dans un PC.
- La carte fonctionne avec le pilote NI installé sur le poste existant ; en cas de changement de PC ou de système d’exploitation, vérifiez la prise en charge dans la documentation NI.
- À la mise en service, la carte doit être détectée dans Measurement & Automation Explorer (NI MAX), où un autotest peut être lancé.
Pour aller plus loin : cartes National Instruments PCI et PXI d’occasion : ce qu’il faut vérifier. Autres cartes et accessoires NI : catégorie National Instruments.
Questions fréquentes
La carte PCI-6024E est-elle compatible avec mon PC ?
La PCI-6024E se monte dans un emplacement PCI classique (bus PCI parallèle, et non PCI Express). Vérifiez que votre PC industriel ou votre banc de test dispose d’un emplacement PCI libre et d’un système d’exploitation pris en charge par la version du pilote NI-DAQ utilisée par votre application.
Quelle est la différence entre la PCI-6024E et la PXI-6024E ?
Les deux cartes appartiennent à la même famille NI Série E. La PCI-6024E s’installe dans un ordinateur équipé d’un emplacement PCI, la version PXI se monte dans un châssis PXI. Pour remplacer une carte à l’identique sans modifier l’installation, commandez le même format que la carte d’origine.
Puis-je commander plusieurs exemplaires ?
La quantité affichée correspond au stock disponible sur le site. Pour plusieurs exemplaires ou pour une carte de la même famille (PCI-6023E, PCI-6025E…), envoyez une demande : nous vérifions ce qui peut être proposé.
