48 voies numériques isolées sur une carte PCI

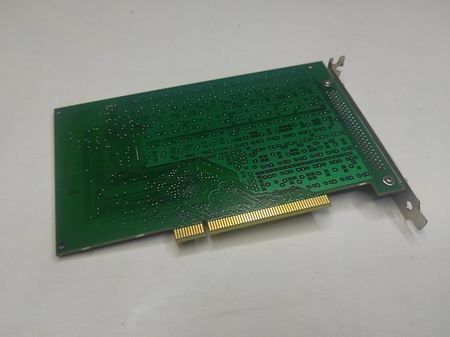

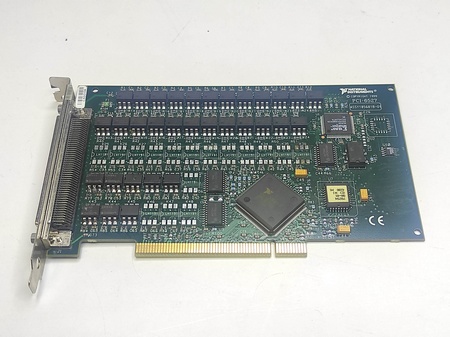

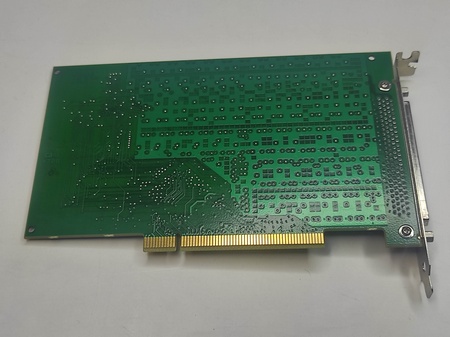

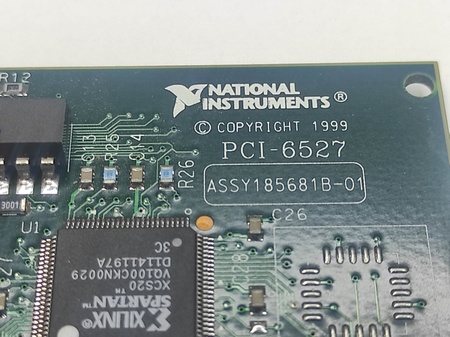

La PCI-6527 est la version PCI de la gamme NI 6527 : une carte d’E/S numériques isolées pour ordinateur. Ses 24 entrées optocouplées lisent des signaux 24 V d’automatismes ; ses 24 relais statiques commandent des charges continues ou alternatives. Chaque voie est isolée des autres et de l’ordinateur.
Elle sert là où un PC doit dialoguer avec des équipements de terrain sans boucle de masse : banc de test, interface d’automate, commande de relais. Écritures courantes : PCI 6527, PCI6527.
Caractéristiques principales
- Entrées : 24, isolation optique, jusqu’à 28 VDC
- Sorties : 24 relais statiques, 60 VDC ou 30 VAC, 120 mA maximum
- Isolation : 60 VDC entre voies
- Filtre d’entrée programmable de 100 ns à 100 ms, détection de changement d’état

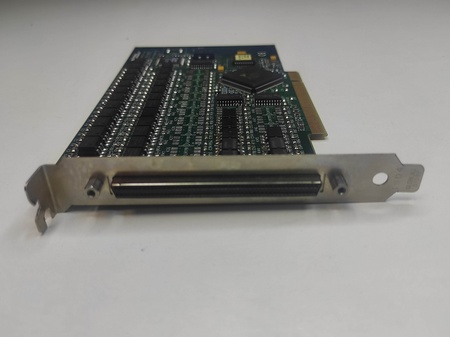

- Connecteur : 100 broches
Selon le manuel utilisateur NI de la gamme 6527.
Compatibilité et câblage
- Format PCI ; la version pour châssis PXI est la PXI-6527.

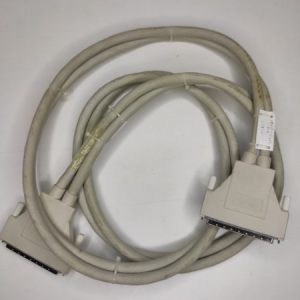

- Câble blindé NI SH100-100-F disponible : 185095D-02.
Questions fréquentes
Quelle tension peuvent commuter les sorties de la PCI-6527 ?
Jusqu’à 60 VDC ou 30 VAC, sous 120 mA maximum par voie.
Pour aller plus loin : cartes National Instruments PCI et PXI d’occasion : ce qu’il faut vérifier. Voir aussi la catégorie National Instruments.
