Un module d’E/S numériques isolées NI au format PXI

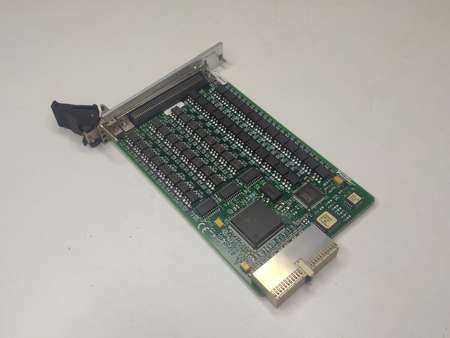

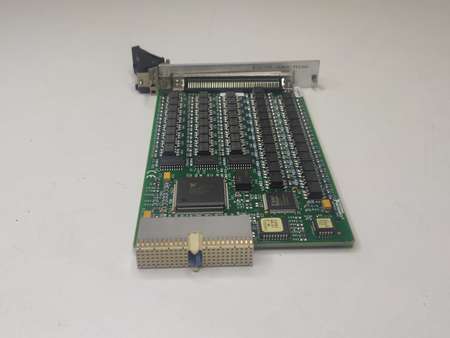

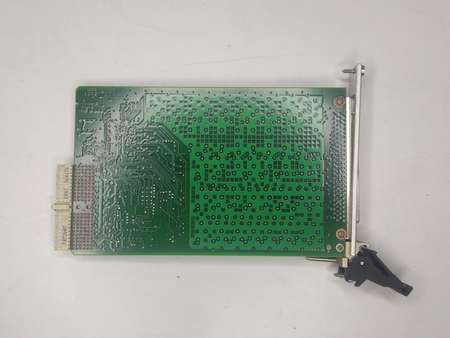

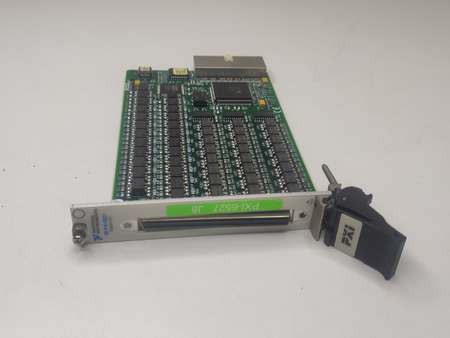

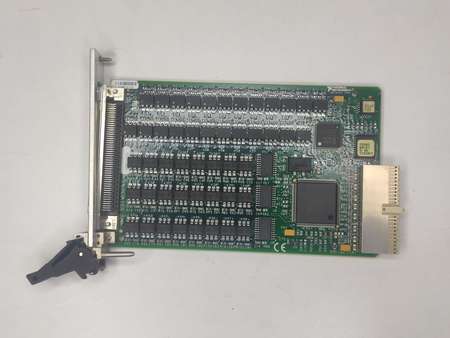

La PXI-6527 est un module d’entrées/sorties numériques isolées de National Instruments (NI), au format PXI (PCI eXtensions for Instrumentation). Elle réunit 48 voies isolées : 24 entrées à isolation optique et 24 sorties sur relais statiques. Elle lit l’état de capteurs, de contacts ou d’automatismes et commande des charges, tout en séparant galvaniquement le système de mesure des équipements de terrain.
Sur un banc de test en service, la remplacer par la même référence évite de reprendre le câblage, le programme et la documentation. Elle apparaît aussi sous les écritures PXI 6527, PXI6527 ou NI 6527 ; le numéro de pièce NI associé est le 777802-01.
Caractéristiques principales
- Entrées numériques : 24, à isolation optique, jusqu’à 28 VDC
- Sorties numériques : 24 relais statiques, jusqu’à 60 VDC ou 30 VAC, 120 mA maximum
- Isolation : 60 VDC entre voies
- Filtrage des entrées : filtre numérique programmable de 100 ns à 100 ms
- Détection de changement d’état sur les entrées

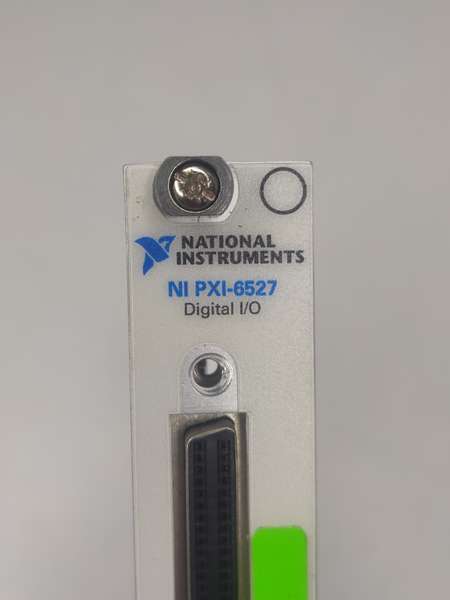

- Connecteur d’E/S : 100 broches
- Format : PXI / CompactPCI (version PCI : PCI-6527)
Caractéristiques issues du manuel utilisateur National Instruments de la gamme 6527. Vérifiez-les au regard de votre application ; nous pouvons confirmer avec vous la correspondance exacte de la référence avant la commande.
Compatibilité et mise en service
- La PXI-6527 se monte dans un châssis PXI ou CompactPCI. Pour un ordinateur à emplacements PCI, la référence équivalente est la PCI-6527.
- Le raccordement se fait par le connecteur 100 broches : NI prévoit un câble vers deux connecteurs 50 broches (R1005050) ou un câble blindé vers un accessoire 100 broches (SH100100-F).
- À la mise en service, le module doit être détecté dans Measurement & Automation Explorer (NI MAX).
Questions fréquentes
Quelle différence entre la PXI-6527 et la PCI-6527 ?
Les deux offrent les mêmes 24 entrées et 24 sorties isolées. La PXI-6527 se monte dans un châssis PXI ou CompactPCI, la PCI-6527 dans un emplacement PCI d’ordinateur.
La PXI-6527 accepte-t-elle des signaux 24 V ?
Oui : ses entrées acceptent jusqu’à 28 VDC et ses sorties commutent jusqu’à 60 VDC, avec 120 mA maximum.
