Un module de conditionnement SCXI à 4 voies isolées
Le SCXI-1121 est un module d’entrées universelles de National Instruments pour le système de conditionnement de signaux SCXI. NI le présente comme un module 4 voies destiné aux capteurs et signaux qui demandent une isolation. Chaque voie dispose de son propre amplificateur d’isolement, de son filtre et de sa source d’excitation, réglables séparément.

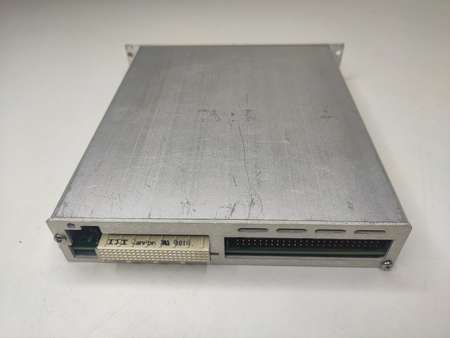

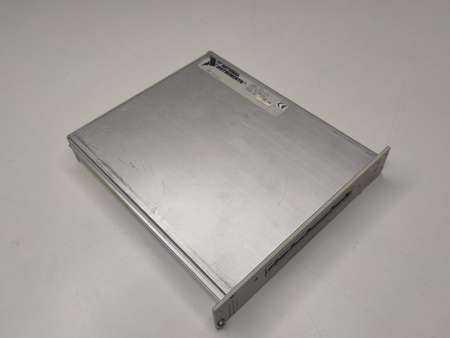

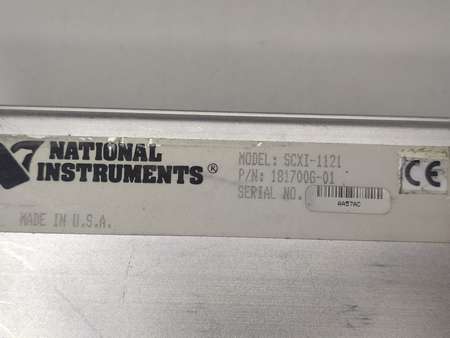

Il se place dans un châssis SCXI, en amont de la carte d’acquisition qui numérise les signaux. NI l’a retiré de son catalogue : sur une installation SCXI existante, le remplacer par la même référence conserve le câblage et la configuration. Écritures courantes : SCXI 1121, SCXI1121 ; numéro de pièce 776572-21.
Caractéristiques principales
- Voies : 4 entrées isolées
- Signaux acceptés : jauges de contrainte, sondes RTD, thermocouples, millivolts, volts, courant
- Par voie : amplificateur d’isolement, filtre et source d’excitation configurables
- Filtre : fréquence de coupure 4 Hz ou 10 kHz, sélectionnée par cavalier
- Sortie : ±5 V
- Modes de sortie : parallèle ou multiplexé
- Logiciel : pilote NI-DAQmx
Caractéristiques issues de la page modèle National Instruments et de la fiche Apex Waves du SCXI-1121. Vérifiez-les au regard de votre application ; nous pouvons confirmer la correspondance exacte avant la commande.
Compatibilité et mise en service
- Le SCXI-1121 s’insère dans un châssis SCXI, par exemple le SCXI-1000 ou le SCXI-1001, également disponibles.
- L’excitation n’est pas pilotable par logiciel ; le réglage d’offset se fait voie par voie par potentiomètre.
Questions fréquentes
Le SCXI-1121 fonctionne-t-il seul ?
Non : c’est un module de conditionnement. Il se monte dans un châssis SCXI relié à une carte d’acquisition NI qui numérise ses sorties.
Quels capteurs peut-on raccorder au SCXI-1121 ?
Jauges de contrainte, sondes RTD et thermocouples, ainsi que des signaux en millivolts, en volts ou en courant, sur 4 voies isolées.
