64 entrées analogiques 16 bits en un seul module PXI

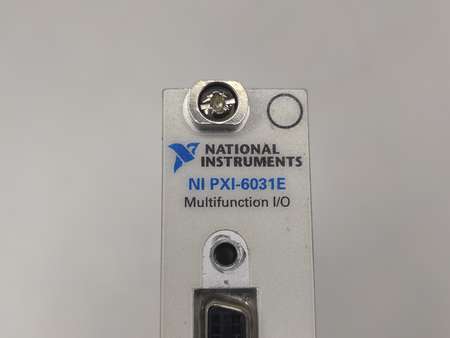

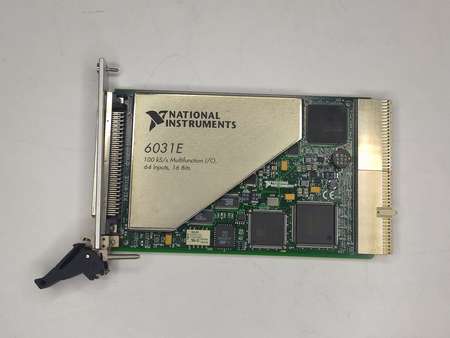

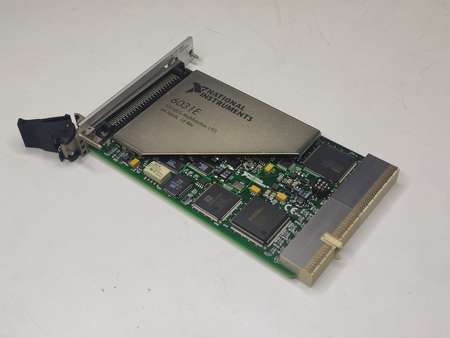

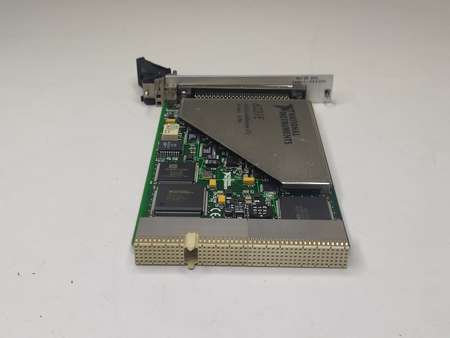

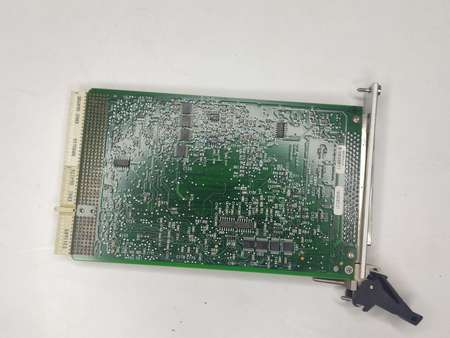

Le PXI-6031E de National Instruments est le module à grand nombre de voies de la Série E : 64 entrées asymétriques (ou 32 différentielles) numérisées sur 16 bits à 100 kéch./s. Il convient aux bancs qui mesurent beaucoup de tensions lentes avec précision.

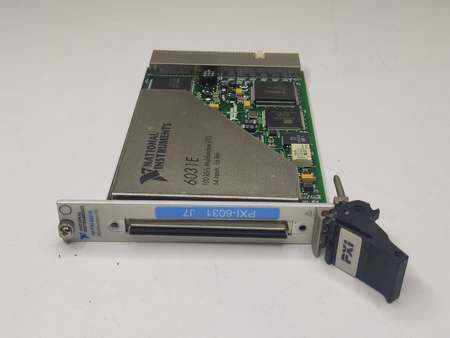

Il complète ces entrées par 2 sorties analogiques 16 bits, 8 lignes numériques et 2 compteurs. Contrairement aux modules Série E 68 broches, il utilise un connecteur 100 broches. Numéros de pièce : 777636-01 (et 184808E-01).
Caractéristiques principales
- Entrées analogiques : 64 SE / 32 diff., 16 bits, 100 kéch./s
- Sorties analogiques : 2, 16 bits
- E/S numériques : 8, TTL
- Compteurs/temporisateurs : 2, 24 bits
- Connecteur : 100 broches
Source : fiche Apex Waves du PXI-6031E.
Questions fréquentes
PXI-6031E ou PXI-6040E ?
Le PXI-6031E privilégie le nombre de voies et la résolution (64 voies, 16 bits) ; le PXI-6040E la vitesse (16 voies, 12 bits, 500 kéch./s). Les connecteurs diffèrent : 100 et 68 broches.
Pour aller plus loin : cartes National Instruments PCI et PXI d’occasion : ce qu’il faut vérifier. Voir aussi la catégorie National Instruments.
