Chaîner plusieurs châssis SCXI sur une seule carte
Le SCXI-1346 de National Instruments est un adaptateur de câble blindé multi-châssis. Il permet à une seule carte d’acquisition Série E à connecteur 68 broches de piloter plusieurs châssis SCXI reliés en chaîne : on installe un adaptateur par châssis, sauf sur le dernier.

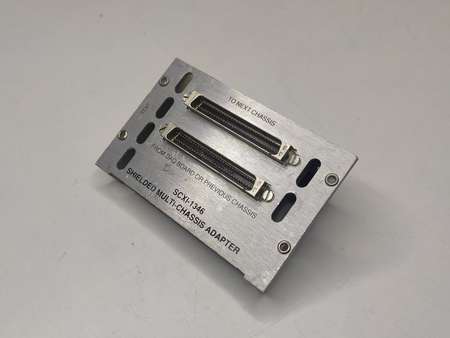

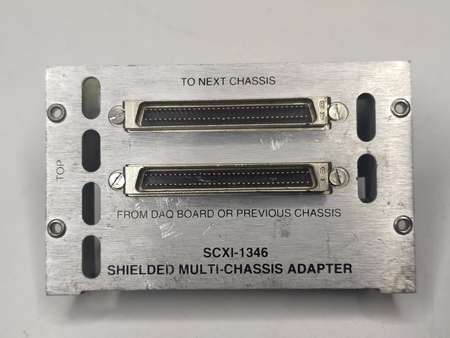

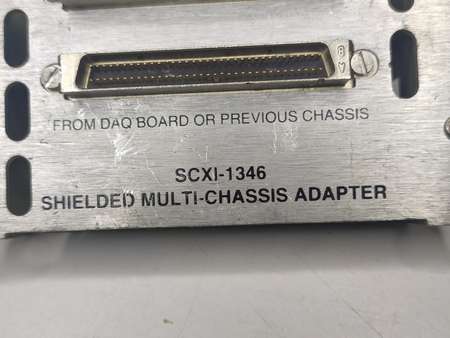

Sa face avant porte deux connecteurs 68 broches mâles : l’un reçoit la carte ou le châssis précédent, l’autre part vers le châssis suivant. Les liaisons se font en câble SH68-68-EP, jusqu’à 10 m. Numéro de pièce : 776574-46.
Caractéristiques principales
- Fonction : adaptateur multi-châssis SCXI
- Connecteurs : 2 × 68 broches mâles en face avant ; 50 broches à l’arrière
- Câble : SH68-68-EP, 10 m maximum
- Encombrement : 2 emplacements arrière
Source : fiche Apex Waves du SCXI-1346.
Câbles et châssis
Câble SH68-68-EP en stock : 184749C-02. Châssis : SCXI-1000, SCXI-1001.
