L’embase qui porte le câblage

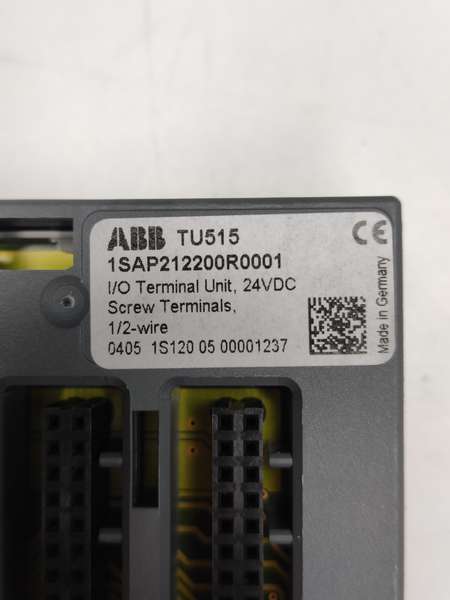

Dans les systèmes AC500 et S500 d’ABB, le câblage terrain n’est pas raccordé au module électronique mais à une unité de raccordement. Le module d’E/S s’y enfiche : on peut ainsi le remplacer sans débrancher les fils. La TU515 est la version 24 V DC à bornes à vis.
Caractéristiques (fiche ABB)
- Tension : 24 V DC (-15 % / +20 %), protection contre l’inversion de polarité
- Voies : 4 groupes de 8 (jusqu’à 32), affectation selon le module enfiché

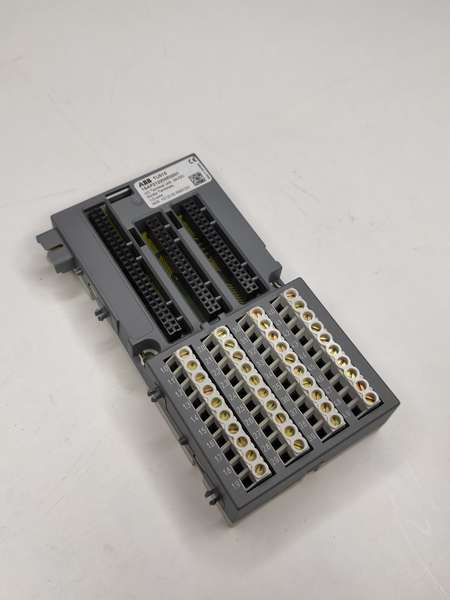

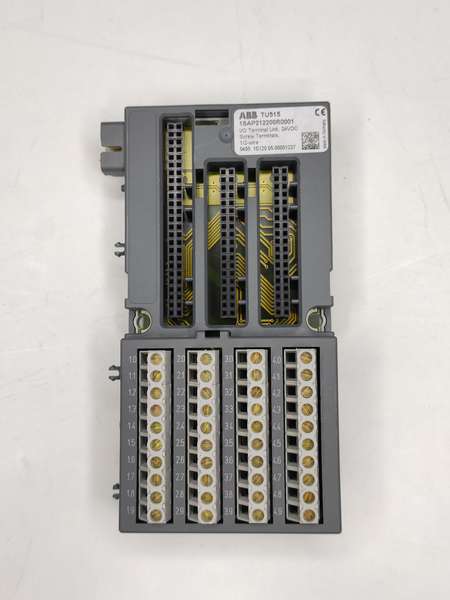

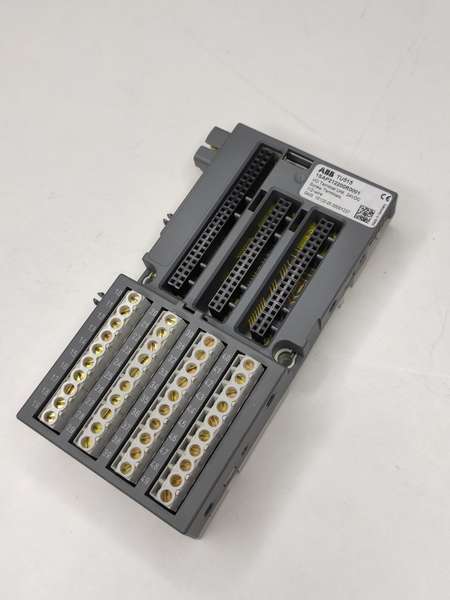

- Raccordement : bornes à vis en face avant
- Courant max. : 10 A par borne de tension de process

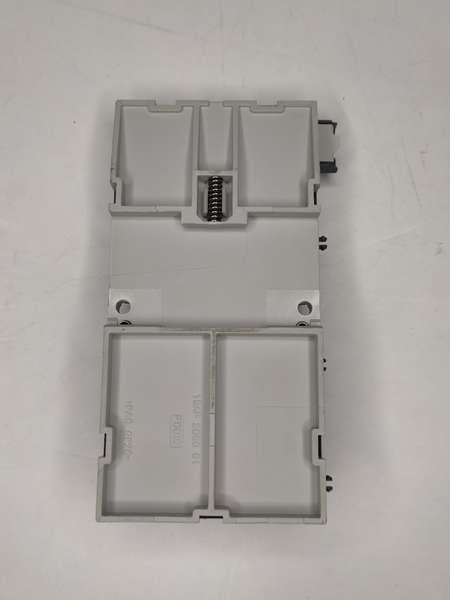

- Montage : rail DIN 35 mm ou vis M4, 0-60 °C en horizontal
Module d’entrées compatible en stock : DI524.
Pour aller plus loin : où trouver une carte électronique industrielle ?. Voir aussi la catégorie Modules électroniques.
