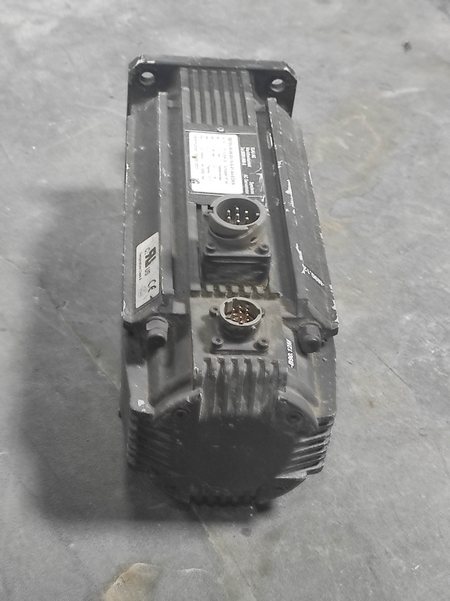

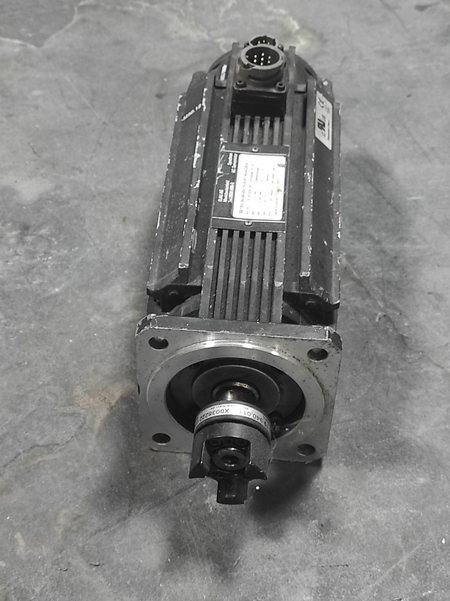

Un servomoteur ELAU de la série SB
Le SB105-30-06-05-19-S-01-64-EOKN est un servomoteur de la série SB d’ELAU, marque d’automatismes reprise par Schneider Electric. La référence se lit par groupes : les cinq premiers (SB105-30-06-05-19) définissent le moteur, les suivants (S-01-64-EOKN) ses options.

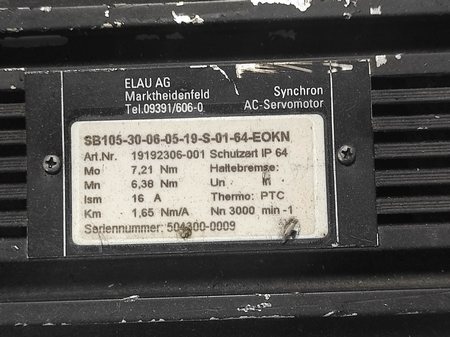

Une variante aux cinq premiers groupes identiques (SB105-30-06-05-19-P-R1-64-IAKN, avec frein, résolveur et codeur incrémental) est donnée pour 7,4 Nm à l’arrêt, 3 000 tr/min, 24 Nm en crête et 8 pôles. Nos options diffèrent : capteur et frein sont à vérifier sur la plaque.
Caractéristiques du moteur de base
- Couple à l’arrêt : 7,4 Nm
- Vitesse nominale : 3 000 tr/min
- Couple crête : 24 Nm
- Pôles : 8
Valeurs de la fiche ADEGIS de la variante P-R1-64-IAKN.
Pour aller plus loin : surplus, matériel obsolète, occasion : quelles différences ?. Voir aussi la catégorie Moteurs et variateurs.
