Un module de commutation, pas d’acquisition

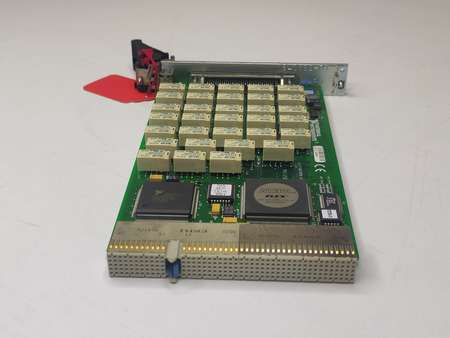

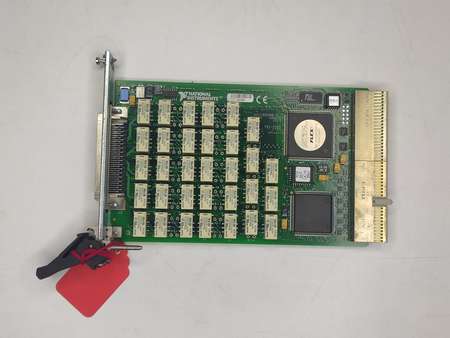

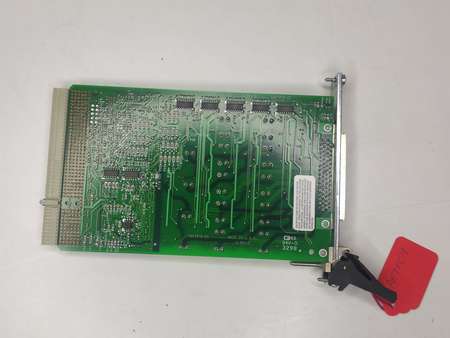

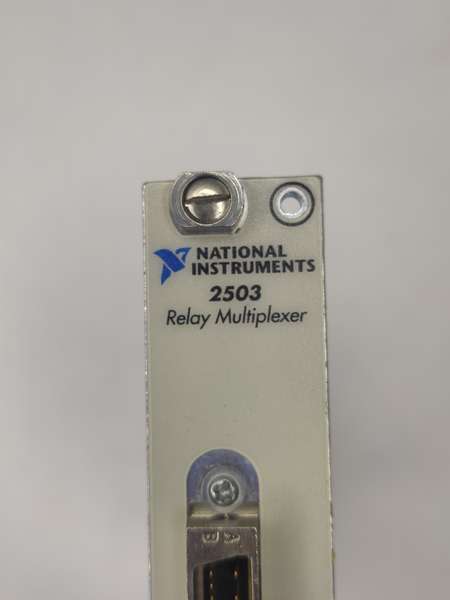

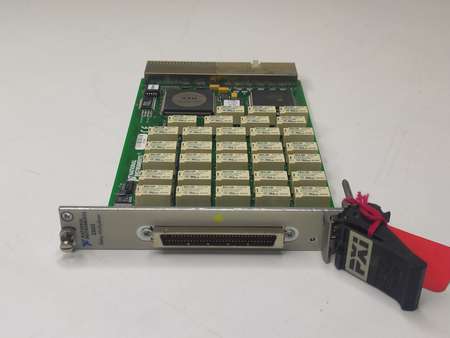

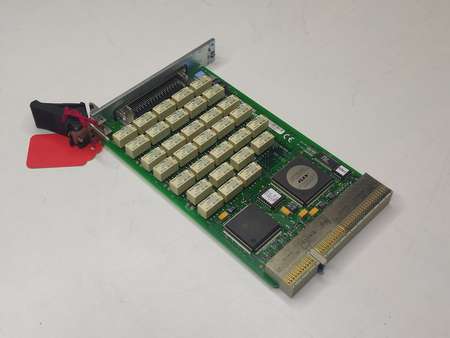

Le PXI-2503 de National Instruments est un module de commutation à relais. Il aiguille les signaux d’un banc de test : plusieurs points de mesure vers un seul instrument (multiplexeur), ou plusieurs instruments vers plusieurs points (matrice). Ses relais électromécaniques, non bistables, commutent des signaux basse tension.
La topologie se choisit par logiciel et par le bornier utilisé. Numéro de pièce : 777697-01.
Caractéristiques principales
- Topologies : multiplexeur 1 fil 48 × 1, 2 fils 24 × 1, double 12 × 1 ou quadruple 6 × 1, 4 fils 12 × 1 ; matrice 2 fils 4 × 6
- Relais : électromécaniques, non bistables
- Tension commutée max : 60 VDC, 30 VAC
- Courant par voie : 1 A
- Vitesse de balayage : 100 voies/s (typique)
Source : spécifications NI du PXI-2503.
Questions fréquentes
Le PXI-2503 mesure-t-il des signaux ?
Non. Il les aiguille vers un instrument, par exemple un multimètre ou un numériseur, qui fait la mesure.
