Une carte processeur PICMG 1.3 et non une carte mère ATX
La PCIE-Q670-R20 d’IEI est une carte processeur (SBC) au format PICMG 1.3 pleine longueur : elle s’enfiche dans le fond de panier PCI Express d’un châssis industriel. Elle reçoit un processeur Intel en LGA 1155 sur chipset Q67.
Notre ancienne fiche la décrivait comme une carte mère ATX à chipset Q670 pour Core de 12e et 13e génération : c’est inexact. Le « Q670 » du nom correspond au chipset Q67 et la carte date de la génération LGA 1155.
Pour qui ?
Cette carte processeur équipe des PC industriels à fond de panier passif (machines, bancs de test, postes de supervision). La remplacer par la même référence conserve le système d’exploitation et le logiciel installés, sans réinstallation ni revalidation.
Caractéristiques principales
- Format : PICMG 1.3, pleine longueur
- Socket : LGA 1155 (Core i7/i5/i3, Pentium, Celeron)
- Chipset : Intel Q67
- Mémoire : 2 emplacements DDR3/DDR3L, 16 Go max
- Réseau : Intel 82583V et Intel 82579 (AMT 7.0)
- Stockage : 2 SATA 6 Gb/s et 4 SATA 3 Gb/s, RAID 0/1/5/10
- Vidéo : VGA
Source : fiche technique IEI PCIE-Q670-R20.
État de l’exemplaire en stock

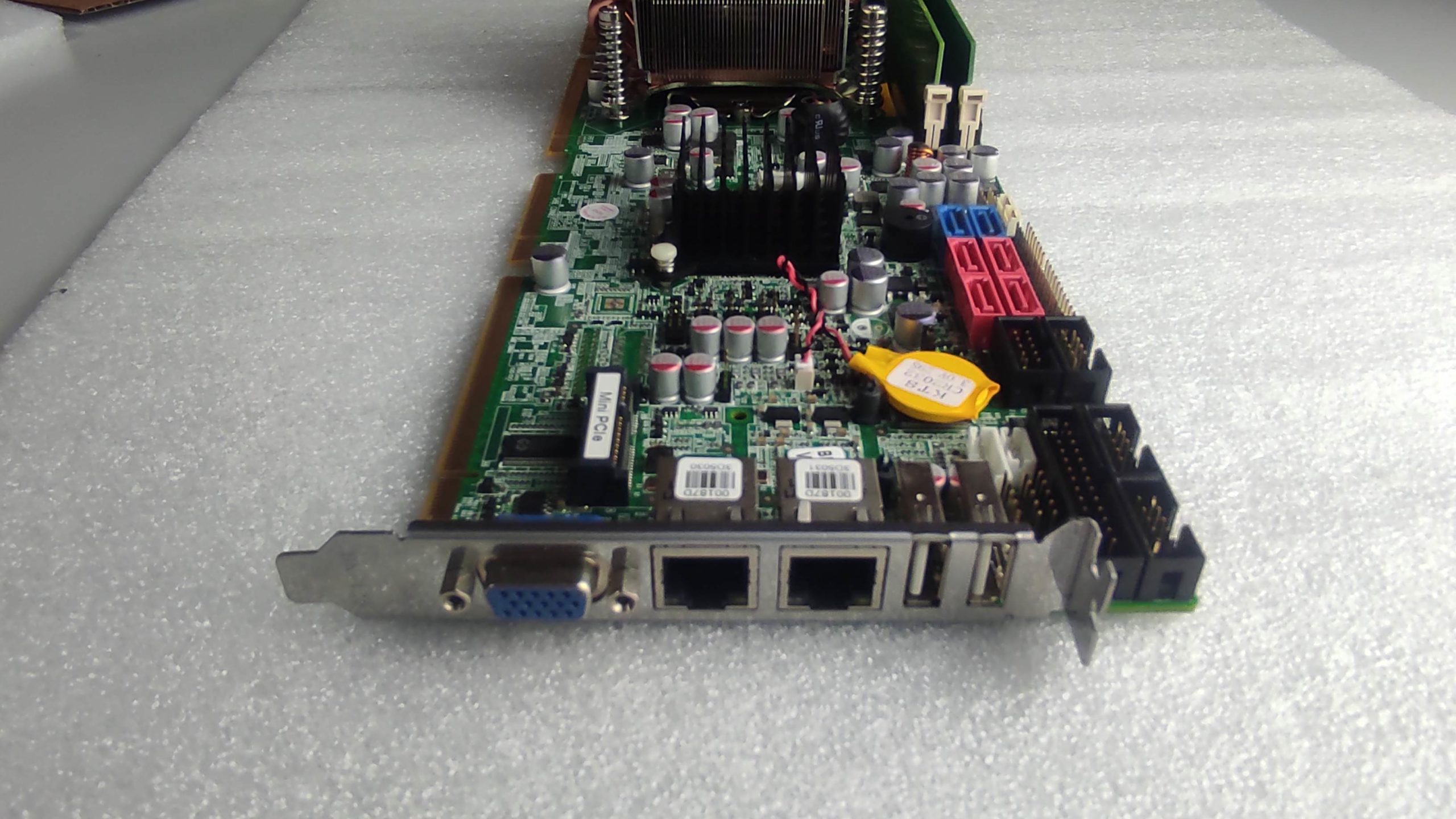

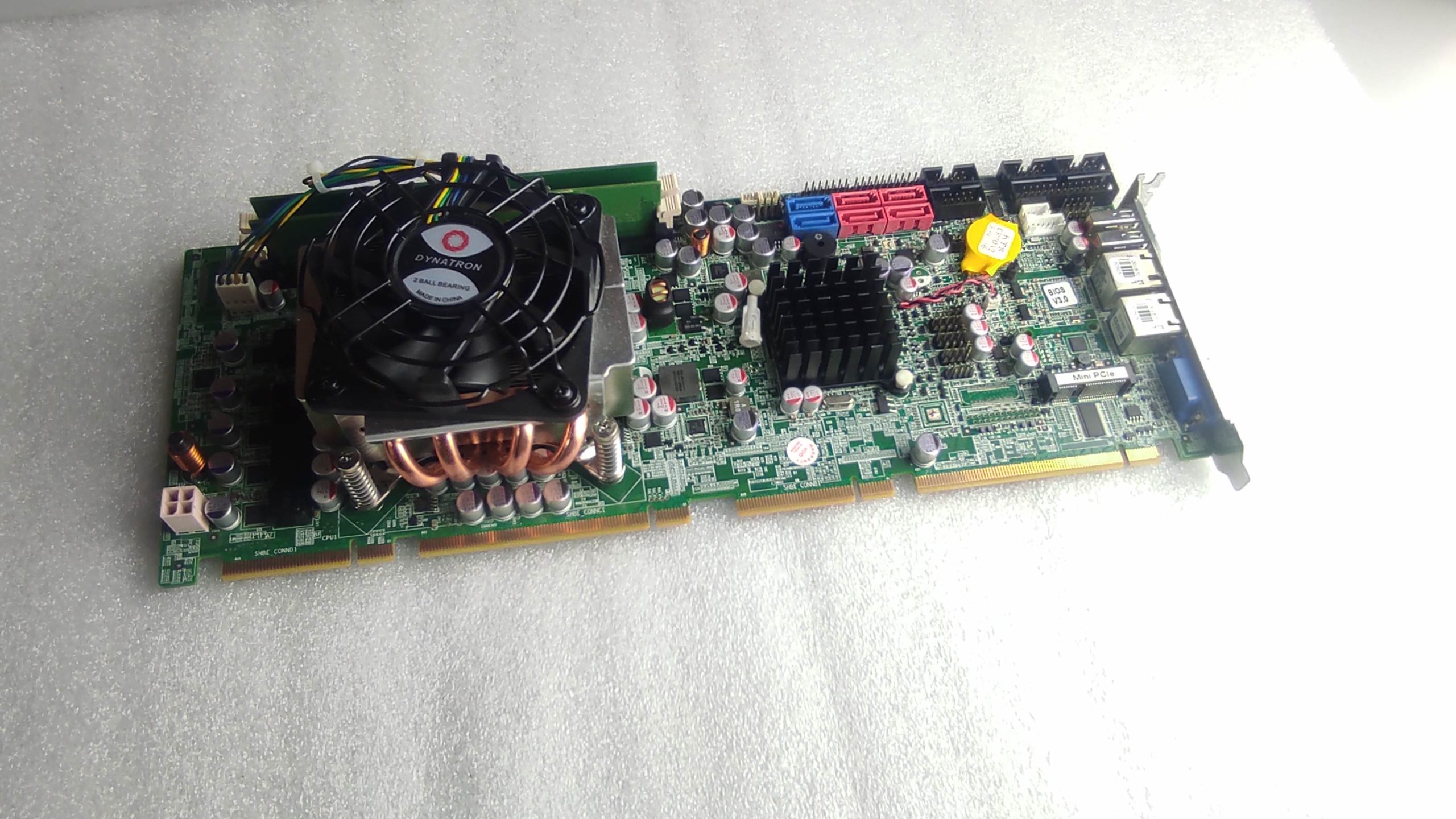

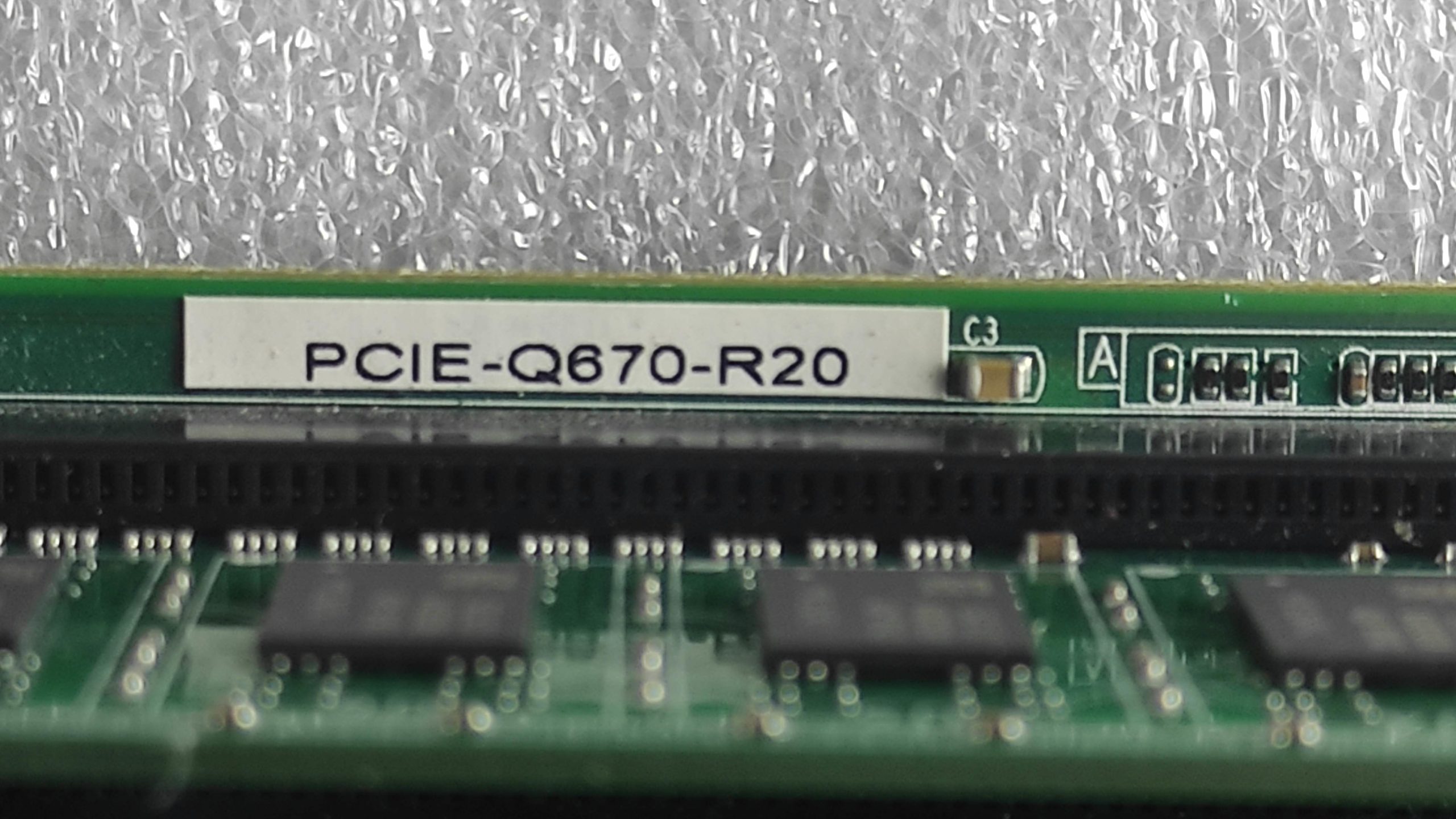

Matériel démonté, fonctionnel et garanti 6 mois par la société Net Projets. Photos de l’exemplaire réel ci-dessus.
