Comptage et positionnement sur B&R 2005

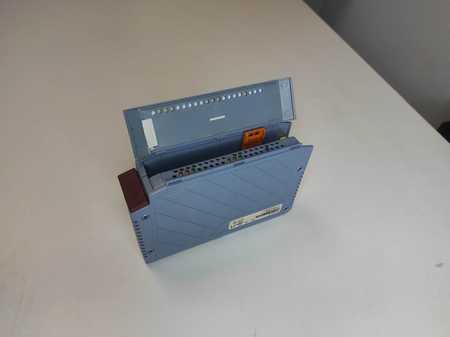

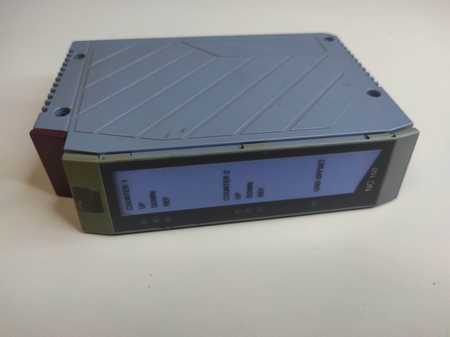

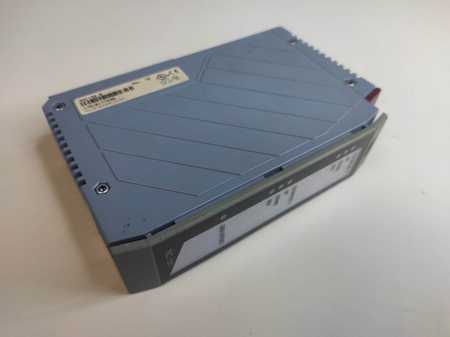

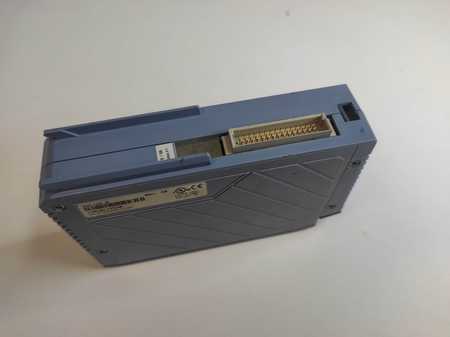

Le NC150 (référence complète 3NC150.6) est un module du système B&R 2005. Il lit deux codeurs incrémentaux et fournit deux consignes analogiques : de quoi réaliser du comptage, du positionnement ou une boucle d’asservissement pilotée par la CPU.
Caractéristiques
- Entrées codeur : 2, incrémentales, comptage 32 bits
- Fréquence d’entrée : jusqu’à 100 kHz
- Alimentation codeurs : 5 à 30 V DC
- Sorties analogiques : 2 × ±10 V, 12 bits

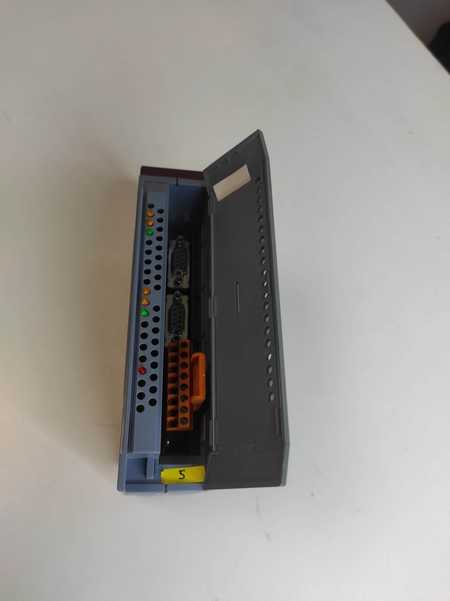

- Connecteurs codeurs : 2 × SUB-D 9 broches femelles
- Consommation : 5 W (3,5 W sur 24 V, 1,5 W sur bus 5 V)

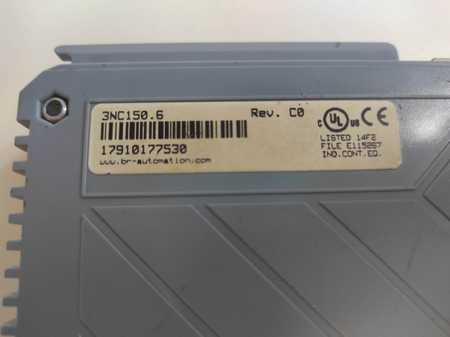

La notation « 3NC150-6 » de notre ancienne fiche correspond à la référence B&R 3NC150.6.
