Une interface PROFIBUS pour variateurs MOVIDRIVE
La DFP11A est une carte option qui s’enfiche dans un variateur SEW-Eurodrive MOVIDRIVE. Elle permet de le piloter et de le paramétrer depuis un automate par le bus de terrain PROFIBUS. Selon son manuel, elle s’utilise avec tous les variateurs de la famille MOVIDRIVE.
Notre ancienne fiche la présentait comme un « frein électromagnétique » : c’était une erreur. Il s’agit bien d’une carte de communication.
Pour qui ?
Cette pièce s’adresse aux services maintenance qui doivent remplacer un équipement SEW-Eurodrive identique sur une machine en service (convoyage, manutention, machine spéciale). Envoyez-nous une photo de la plaque signalétique de votre appareil : nous la comparons avec l’exemplaire en stock avant la commande.
Caractéristiques (manuel SEW, édition 05/98)
- Protocoles : PROFIBUS-DP (EN 50170), PROFIBUS-FMS, fonctionnement mixte DP/FMS
- Débits : 9,6 ; 19,2 ; 93,75 ; 187,5 ; 500 et 1 500 kbauds, détection automatique
- Connecteur bus : SUB-D 9 broches femelle
- Référence SEW de la carte : 822 724 1
- Variateurs : famille MOVIDRIVE
Remplacement
Lors d’un échange, l’adresse PROFIBUS de la station se règle sur la carte : relevez la configuration de la carte d’origine. Autres produits SEW en stock : MOVITRAC 1015403100, MOVIRET 214.
État de l’exemplaire en stock

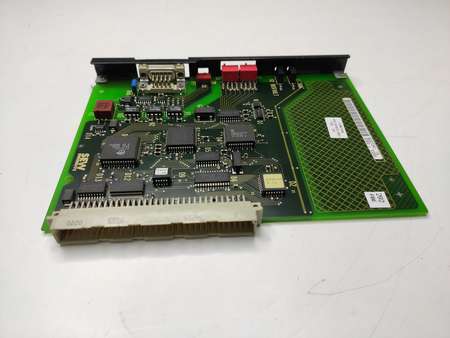

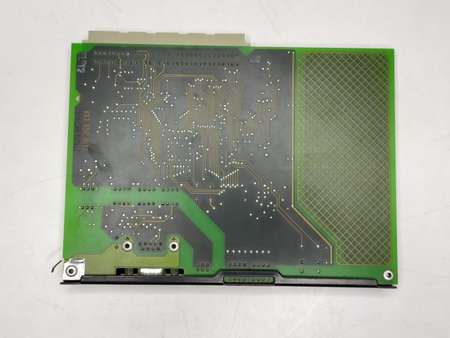

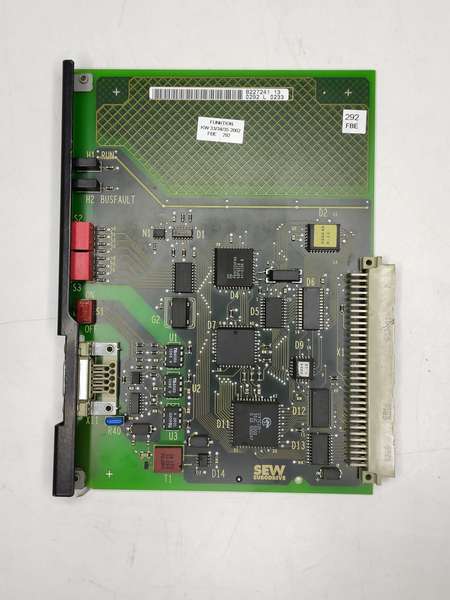

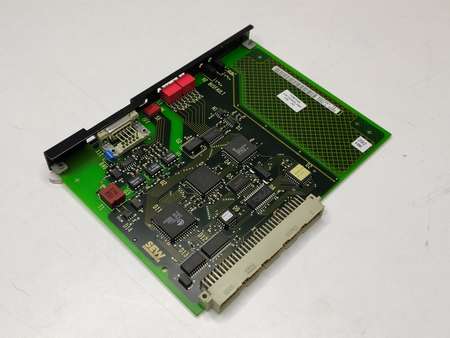

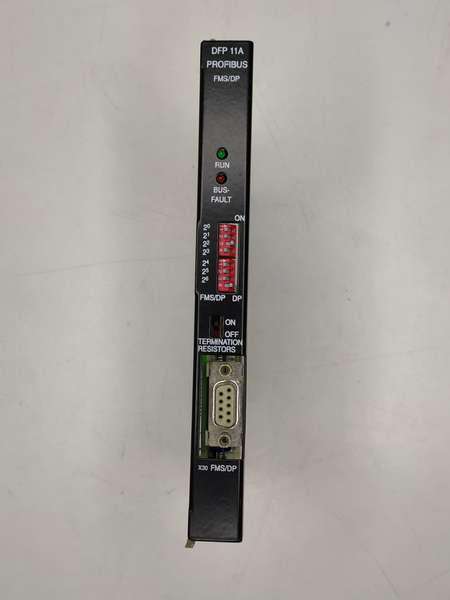

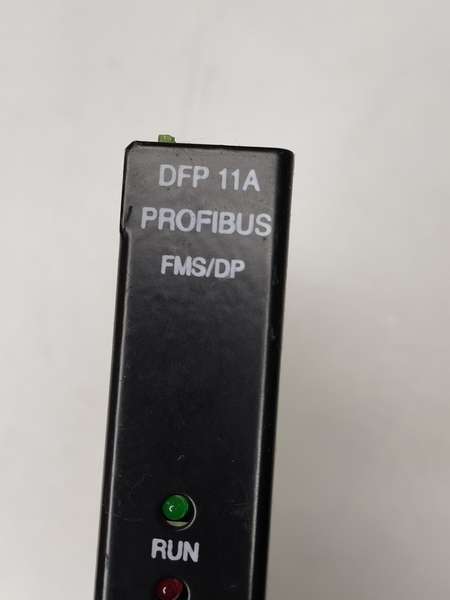

Matériel démonté, fonctionnel et garanti 6 mois par la société Net Projets. Photos de l’exemplaire réel ci-dessus.
